圖1所示的綜合布線中的T形網絡連接了許多終端。每個終端都包含一個發射機和一個接收機。干線光纖，也稱為總線或數據總線，在抽頭之間傳輸信息。抽頭功能由T形耦合器提供。在圖2中所示的T形耦合器允許在總線光纖上雙向流動信息。圖中的T形耦合器由兩個雙向耦合器構成。終端1和終端Ⅳ通過定向耦合器連接到總線。

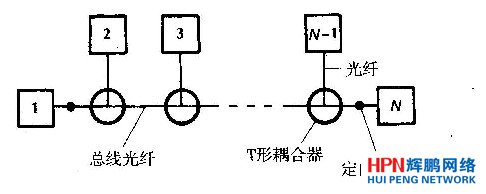

                               圖1：互連N個終端的T形網絡

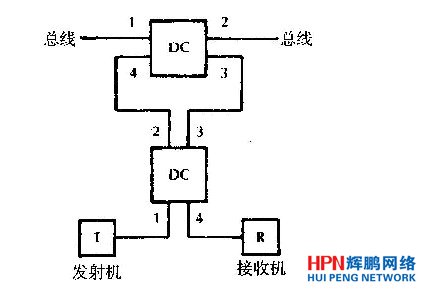

                     圖2：用兩個定向耦合器構成的T形耦合器

　　如果網絡中連接有大量終端，則網絡要求大分光比的T形耦合器(直通功率>>抽頭功率)。這樣確保了遠離發射機的接收機能夠收到足夠強的信號，保證接收機可以正確地檢測信號�？紤]終端1和終端Ⅳ之間的總損耗，假設每個連接到總線光纖上的定向耦合器的直通損耗為Lthp，抽頭損耗為0AP。信號在到達接收機處的耦合器之前，必須經過Ⅳ一1個定向耦合器。而接收機與耦合器的抽頭端口相連接。

　　在一個實際的系統中，需要計算構成網絡連接器的損耗。每個耦合器的輸入和輸出端口均需要一個連接器，因此，在終端1和終端Ⅳ之間的通道上存在2Ⅳ個連接器。

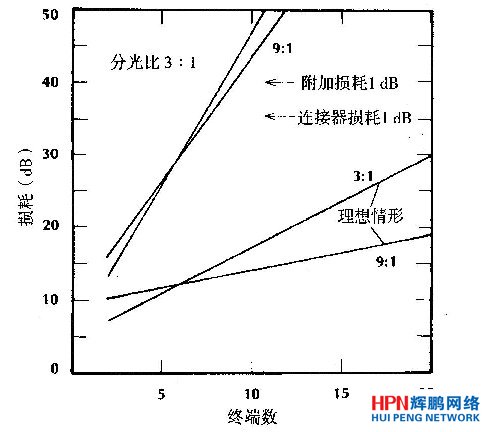

　　圖3給出了幾個分配損耗的例子。圖底部的曲線使用的是理想耦合器(無附加損耗，無連接器損耗)。上面的曲線是在假設每個耦合器有1一dB附加損耗、每個連接器有1一dB損耗的前提下得到的。正如圖中所暗示的，有許多終端連接時，損耗變得異常高。

                                            圖3：T形網絡的分配損耗
