熔融雙錐成形技術加以延伸，可以用來制造多于4端口的多模光纖耦合器。圖1所示為一個8×8傳輸型星形耦合器和一個8端口反射型星形耦合器。多根獨立的多模光纖彼此絞合并經過熔融拉伸，即可制成星形耦合器。

　　對于傳輸型星形耦合器，住耦合器一邊的任一端口輸入功率，功率會傳輸到另一邊的所有端口上。理想情況下，耦合器的同側端口之間彼此隔離。

　　反射型星形耦合器將來自任一端口的光耦合到耦合器的昕有端口。所互連的各終端如圖2所示。由于連到星形耦合器的每根光纖既傳送發射數據又傳送接收數據，所以，每個端口都需要定向耦合器來分離這兩類信號。

            圖2：反射型星形耦合器網絡

　　用多于兩根的單模光纖熔融制造的多終端星形耦合器不能很好地工作，因為需要實現多根光纖的消逝場之間的相互耦合。對于單模光纖系統，星形耦合器可以由l×2耦合器級聯制作而成。

　　上面介紹的星形耦合器都是無源器件。與有源器件相比，具有可靠性高和成本低的特點。然而，有源星形耦合器在實現LAN時是非常有用的。圖3即為有源星形網絡的結構示意圖。有源星形耦合器的作用如同…個中繼器。即接收來自任何發射機的信號，然后將光信號轉化為電流信號，并放大此信號電流，再用這個電流驅動光源，重新產生光信號。通過耦合器可以將光源的輸出光功率均勻分配到所有的接收站點。完成功率分配的另一種方法如圖4所示，多根輸出光纖熔融在一起形成錐形端面，共享一個光源發射的光。

                        圖3：有源星形耦合器

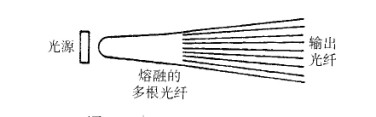

                           圖4：功率分割型光源耦合

　　有源星形耦合器含有碰撞檢測裝囂，可以防止不同終端同時發送的數據包之問的碰撞。如果有碰撞發生，中繼器則用信令方式通知各站點采取校正動作。有源星形耦合器由于具有信號再生和碰撞檢測性能，因而增加廠分布式網絡的靈活性。
