架空光纜施工規范介紹 架空光纜施工步驟

　　(1) 一般情況新立桿路采用7x12及以上規格，橫跨大公路或工廠大門口采用8x15或9x15及以上規格;

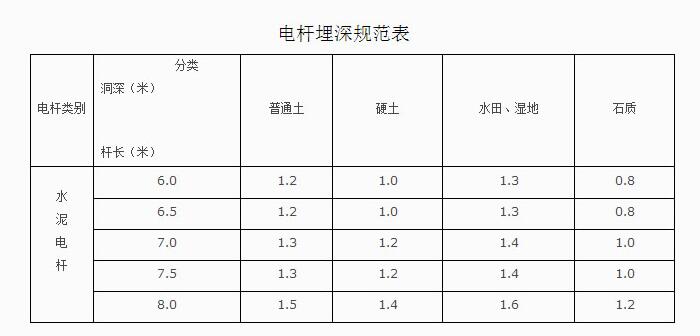

　　(2) 市區內兩電桿間隔為 40米左右，郊區間隔為50米左右;電桿埋深應符合設計規定，土質松軟應加底盤，有條件地段電桿應加做護墩;

　　(3) 桿路與其他設施、樹木、建筑物的水平、垂直距離應滿足設計要求;

　　(4) 桿路必須噴上“中國移動”字樣及桿號，桿號以基站名縮寫命名，如寮陳家埔命名為陳家埔XX號，編號從遠離基站段開始計數;桿路編號噴在離地面2米的位置;特殊敏感站點的桿路可以不噴字;

　　(5) 架空光纜的吊線應采用規格為7/2.2mm的鍍鋅鋼絞線，桿路上架設第一條吊線時應設在桿路的車行道反側或建筑物側;架空吊線在終端桿及角深大于15米角桿上應作終結;

　　(6) 電桿穿眼釘應垂直桿路方向;架設第一根吊線應使用最上面的穿釘眼，且應設在桿路的車行道反側或建筑物側;固定吊線使用抱箍法;架空光纜應在桿路的同一側，且在轉角處應在遠離馬路或靠近建筑物的一側;

　　(7) 正常情況下拉線統一采用規格為7/2.6mm的鍍鋅鋼絞線，角桿角深在5米以上10米以內時使用4.0鐵線雙股與吊線綁扎，角深在10米以上15米以內時吊線加輔助裝置，吊線坡度變更超過桿距的5%小于10%的，桿上吊線應做仰俯吊線輔助裝置;

　　(8) 對于長段直線架空光纜應每四根電桿設一個雙方拉，每八根電桿設一個四方拉，終端桿上設單線拉，角桿也必須設有拉線;

　　(9) 吊掛式架空光纜布放應統一調整，光纜掛鉤的卡掛間距為50厘米，允許偏差應不大于正負3厘米;電桿兩側的的第一只掛鉤應各距電桿25cm，允許偏差應不大于正負2CM;掛鉤在吊線上的搭扣方向應一致，掛鉤托板齊全;

　　(10)布放后的光纜應平直，無扭轉、無機械損傷，光纜彎曲半徑應不小于外徑的20倍。

　　(11)光纜與樹木接觸部位，應用膠管或蛇形管保護;

　　(12)避免架空光纜直接與電力線接觸，在與電力線交越的地方，光纜需用專用電力管進行保護，且保護長度應超過違章長度;

　　(13)在設有拉線的電桿上必須設避雷線，曾受雷擊的電桿必須裝設避雷線，與電力線纜交越的線路兩端電桿必須裝設避雷線;避雷線用φ4.0MM的鋼線與拉線相連，并應伸出桿頂10-16CM，對于只有1根或2根電桿的架空光纜部分，避雷線沿電桿接地;拉線下邊應該套用子管保護，并將子管外表涂上紅白相間漆;

　　(14)架空光纜每根電桿都作一U形伸縮彎，光纜預留彎要用蛇皮管保護;預留彎底部距離吊線水平線光纜25--30cm;

　　(15)架空光纜敷設后應按設計要求做各種預留，一般過大馬路光纜預留15米，平均每敷設400米光纜預留15米，局端預留20米，接頭兩側各預留10米;架空光纜預留圈應落在電桿旁0.5米左右，同時用三角架固定;

　　(16)架空光纜的接頭盒宜采用豎式固定在電桿上，并用扎線綁扎固定，預留光纜應盤留在兩側的預留三角架上;若采用橫式接頭盒時，接頭盒應固定在距電桿60cm處，且光纜預留分別固定在相鄰的兩根電桿上;

　　(17)架空引上桿處光纜直埋部分要求埋深大于50cm，采用小鋼管管保護;若特殊情況無法達到要求埋深，應采用套鐵管保護;

　　(18)引上及每檔桿處宜掛光纜標志牌;接頭處和轉彎處也需掛光纜標志牌;為保證光纜的安全，過大馬路或主車道時掛大的安全警示牌;過街道路口時，掛小的安全警示牌;光纜警示牌大牌規格為45cm×25cm，光纜警示牌小牌規格為30cm×20cm;警示牌上應分兩行標有“通信光纜注意保護”字樣，警示牌左上角標有移動公司標識;在人流、車流量大的地方的拉線應采用子管保護并噴上紅白相間的油漆作明顯警示標志。
